| ブランド名: | ECER |
| モデル番号: | ECER-DAF-PLC100 |
| MOQ: | 1セット |
| 価格: | USD 12,000 - 55,000 / Set |
| 配達時間: | 25～40営業日 |
| 支払条件: | L/C、T/T、ウェスタンユニオン |

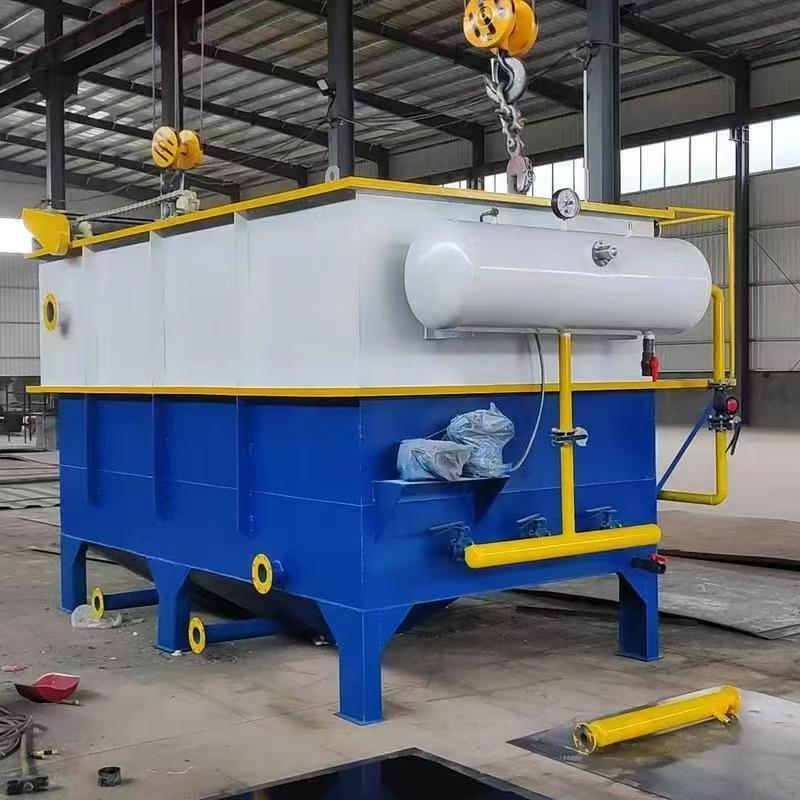

この全自動PLC制御 dissolved air flotation machine は、産業排水処理にインテリジェントな自動化をもたらし、リアルタイムのプロセス最適化を可能にする、無人での24時間年中無休の運用を実現します。制御アーキテクチャの中心には、三菱電機製プログラマブルロジックコントローラーが搭載されており、7インチカラーHMIタッチスクリーンに接続されています。これにより、オペレーターはすべてのシステムパラメータ、履歴トレンドデータ、およびアラーム診断に直感的にアクセスできます。
PLCは、4-20mAのアナログ出力を持つ産業グレードのセンサーネットワークを通じて、流入流量、pH、溶存酸素、空気飽和圧力、スラッジブランケット深度、および流出水濁度などの重要なプロセス変数を継続的に監視します。これらのリアルタイム入力に基づいて、コントローラーは化学薬品注入ポンプのストロークレート、VFD速度制御による溶存空気リサイクル比、およびスキマーサイクルタイミングを自動的に調整し、流入条件の変動に関係なく最適な分離性能を維持します。
組み込みのデータロギング機能は、ユーザー設定可能な間隔で全ての運用パラメータを記録し、規制遵守報告のための永続的な監査証跡を作成します。産業用イーサネットポートとオプションの4Gセルラーゲートウェイを介したリモートアクセス機能により、オンサイト訪問なしで、オフサイト監視、SMSまたは電子メールによるアラーム通知、および工場エンジニアによるリモートトラブルシューティングが可能になります。
| パラメータ | 仕様 |
|---|---|
| モデルシリーズ | ECER-DAF-PLCシリーズ |
| 流量範囲 | 5 - 100 m³/h |
| コントローラーブランド | S7-1200 または Mitsubishi FX5U |
| HMIディスプレイ | 7インチカラータッチスクリーン (IP65フロント) |
| 制御ロジックタイプ | PIDループ付きラダーロジック |
| センサー入力タイプ | 4-20 mA, 0-10V, RS-485 Modbus RTU |
| 通信プロトコル | Ethernet/IP, Modbus TCP, Profinet |
| データロギング容量 | 1分間隔で12ヶ月 |
| アラーム通知 | SMS, 電子メール, ローカル音声および視覚 |
| エンクロージャー保護等級 | IP65 (屋外設置対応) |
| 総電力 | 4.0 - 15 kW |
PLC自動化DAFシステムは、オペレーターの注意を最小限に抑え、プロセスの整合性を最大化することが重要な運用目標である施設に最適な選択肢です。複数の生産シフトを持つ大規模な食品加工工場は、各シフトに専用の廃水処理オペレーターを必要とせずに、シフト移行を通じて流出水質を維持するために全自動運用に依存しています。
熟練した労働力が限られている遠隔地の鉱山キャンプや油田施設は、単一の制御室から複数の分散型処理システムを管理できる集中型エンジニアリングサポートを可能にするリモート監視および診断機能から恩恵を受けています。部品洗浄および表面処理プロセスで超一貫した水質を必要とする電子機器製造施設は、変動する生産スケジュールにもかかわらず、タイトなパラメータバンドを維持するために自動化学薬品注入制御を使用しています。
地方自治体の水処理プラントは、これらの自動化されたDAFユニットをSCADAネットワークに統合し、集中型オペレーターがろ過および消毒プロセスとともに前処理段階を統一されたインターフェースから監視および制御できるようにします。契約廃水処理サービスプロバイダーは、ビルド・所有・運営契約の下で顧客サイトにこれらのシステムを展開し、リモート監視を使用して、移動する技術者のコストを最小限に抑えながら複数の設置を効率的に管理し、産業顧客に保証された処理性能を提供します。
各PLC制御DAFシステムは、出荷前にシミュレートされたプロセス環境に対してすべての制御ループ、センサーキャリブレーション、および通信インターフェースが検証される包括的な工場統合テストを受けます。制御盤は、設置中にフィールド電源とセンサー接続のみが必要な、事前配線済みで完全にテストされたアセンブリとして出荷されます。
機械設備は強化された海洋合板クレートに梱包され、電気エンクロージャーは追加の防水ラップと乾燥剤保護を受けます。ドキュメントには、完全な電気配線図とI/Oリスト、USBドライブ上のPLCプログラムバックアップ、HMIプロジェクトファイル、センサーキャリブレーション証明書、ネットワークアーキテクチャ図、および段階的なコミッショニングマニュアルが含まれています。
標準保証は、機械および電気部品の両方に対して12ヶ月間の欠陥のない動作をカバーします。オプションの延長保証およびサービスレベル契約には、四半期ごとのリモートシステムヘルスチェック、年次のオンサイト予防メンテナンス、および生産に不可欠な廃水処理運用におけるシステムの可用性を最大化するための重要なアラームに対する4時間のリモート応答時間の保証が含まれます。
